聚醚胺改性环氧树脂 FSepoxy 6160/6153
FSepoxy 6160/6153 是聚醚胺改性环氧树脂，具有良好的柔韧性和 粘接性能，相比于普通聚醚胺改性环氧树脂，FSepoxy 6160/6153 的突出特点是粘度低， 增韧效果更明显。针对不同基材粘接和不同 柔韧性要求，以及不同抗冲击性能和抗剥离性能要求，可以有针对 性地选择 FSepoxy 6160 或 FSepoxy 2153。
1. 产品描述
|
名称 |
FSepoxy 6160 |
FSepoxy 6153 |
|
环氧树脂类型 |
双酚 A 型，聚醚胺改性 |
双酚 F 型，聚醚胺改性 |
|

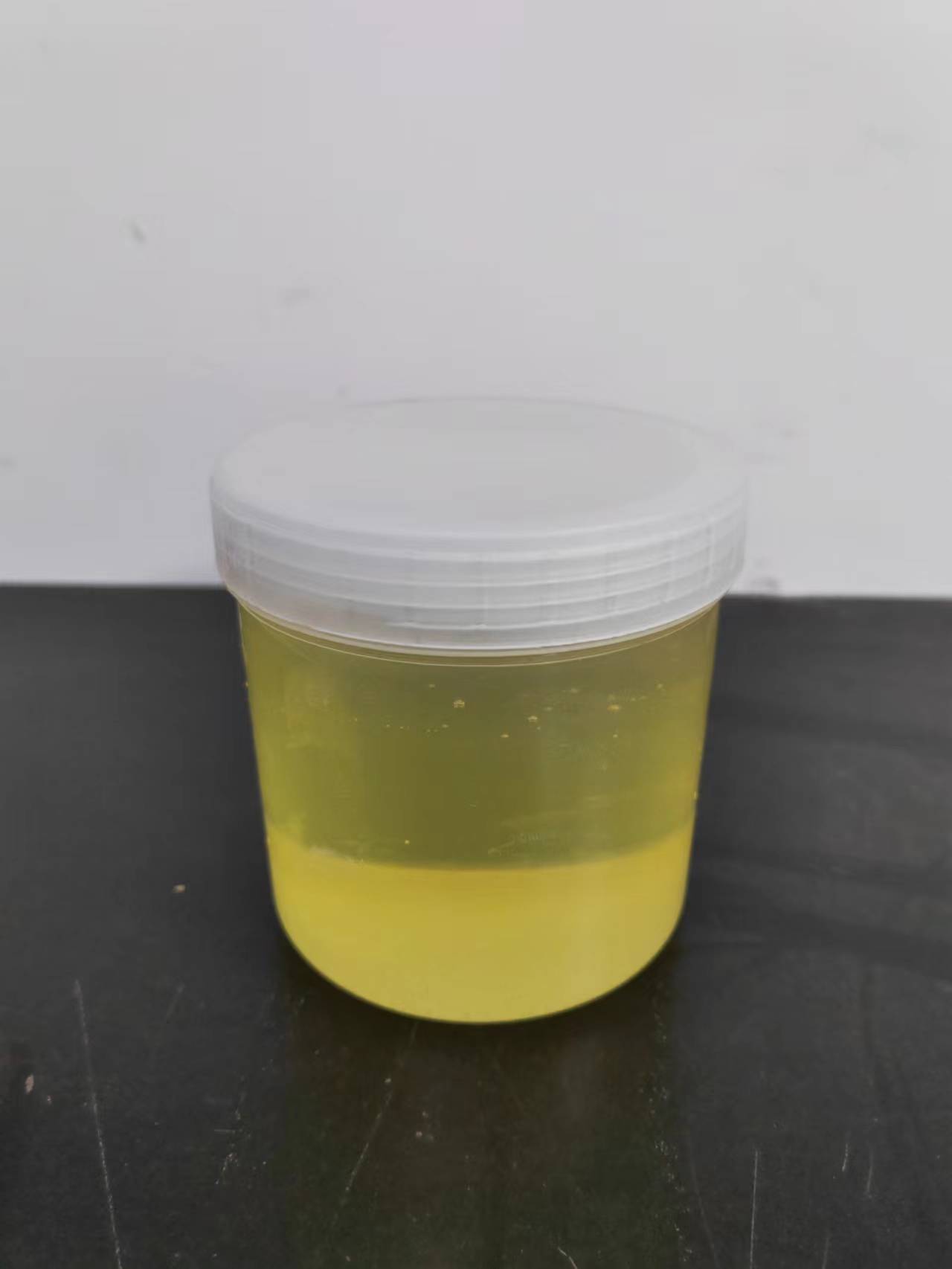

外观 |
琥珀色透明液体 |
琥珀色透明液体 |
|
粘度@25 度/mPa.s， |
6000-10000 |
30000-60000 |
|
环氧当量 g/eq |
300 |
220 |
|
环氧值/eq/100g |
0.33 |
0.45 |
2. 双组份配方性能对比
|
树脂 |
树脂 1 |
树脂 2 |
树脂 3 |
树脂 4 |
树脂 5 |
|
双酚 A 环氧树脂 |
100.00 |
70.00 |
70.00 |
70.00 |
70.00 |
|
二聚酸改性环氧 |
|
30.00 |
|
|
|
|
聚醚改性环氧 |
|
|
30.00 |
|
|
|
FSepoxy 6160 |
|
|
|
30.00 |
|
|
FSepoxy 6153 |
|
|
|
|
30.00 |
|
合计 |
100.00 |
100.00 |
100.00 |
100.00 |
100.00 |
|
固化剂 |
|
||||
|
FSamine 2420F (改性聚醚胺) |
100.00 |
100.00 |
100.00 |
100.00 |
100.00 |
|
合计 |
100.00 |
100.00 |
100.00 |
100.00 |
100.00 |
|
树脂：固化剂 |
2:1 |
2:1 |
2:1 |
2:1 |
2:1 |
|
*硬度/Sh-D |
82 |
70 |
75 |
75 |
78 |
|
*剪切强度/Mpa, 碳钢 |
15.5 |
3.2 |
12.5 |
12.5 |
11.8 |
|
*剪切强度/Mpa, 铝 |
4.2 |
3.4 |
6.7 |
8.6 |
5.3 |
|
*剪切强度/Mpa, PC |
1.6 |
3.2 |
2.7 |
4.5 |
3.9 |
*固化条件：室温固化3天
3. 单组份配方性能对比
|
名称 |
配方 1 |
配方 2 |
配方 3 |
配方 4 |
配方 5 |
|
双酚 A 环氧树脂 |
70.00 |
50.00 |
50.00 |
50.00 |
50.00 |
|
二聚酸改性环氧 |
|
20.00 |
|
|
|
|
聚醚改性环氧 |
|
|
20.00 |
|
|
|
FSepoxy 6160 |
|
|
|
20.00 |
|
|
FSepoxy 6153 |
|
|
|
|
20.00 |
|
纳米碳酸钙 |
10.00 |
10.00 |
10.00 |
10.00 |
10.00 |
|
滑石粉 |
12.50 |
12.50 |
12.50 |
12.50 |
12.50 |
|
双氰胺 |
5.50 |
5.50 |
5.50 |
5.50 |
5.50 |
|
脲 |
2.00 |
2.00 |
2.00 |
2.00 |
2.00 |
|
合计 |
100.00 |
100.00 |
100.00 |
100.00 |
100.00 |
|
Tg/°C, DSC |
129.2 |
92.0 |
93.0 |
92.5 |
100.7 |
|
*剪切强度/Mpa, 碳钢 |
23.6 |
18.2 |
25.4 |
24.3 |
25.7 |
|
*剪切强度/Mpa, 铝 |
13.1 |
10.8 |
16.0 |
17.2 |
20.8 |
|
*剪切强度/Mpa, 304 不锈钢 |
19.6 |
21.3 |
25.0 |
26.7 |
24.9 |
|
*剪切强度/Mpa, 镀锌钢 |
17.2 |
18.2 |
13.8 |
11.5 |
21.2 |
|
*剥离强度/N/mm, 碳钢 |
1.1 |
1.6 |
1.8 |
3.6 |
2.4 |
4. 储存和保质期
常温储存：2年
5. 包装
20公斤/桶
